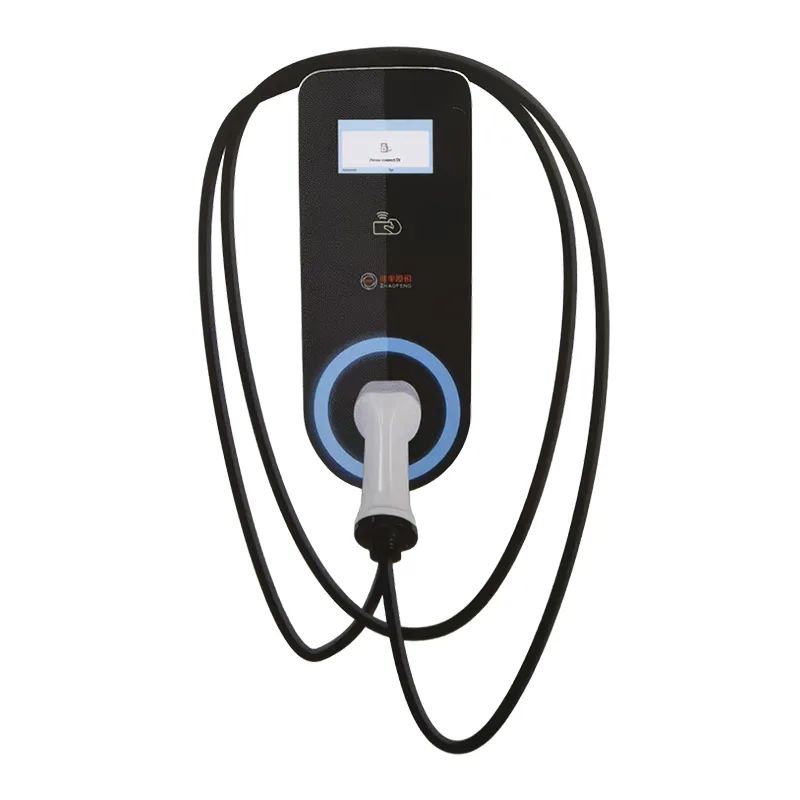

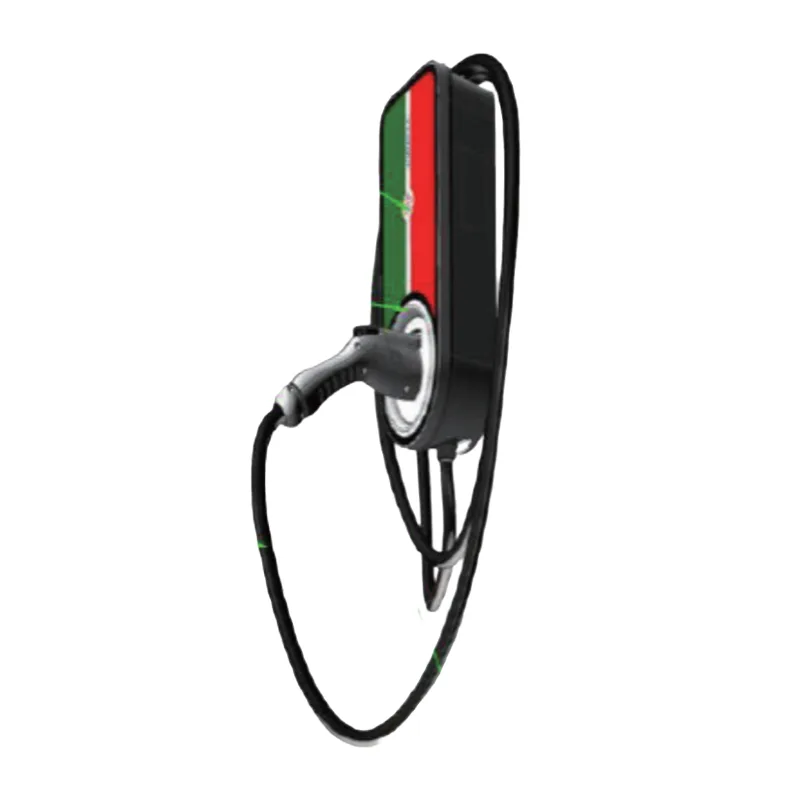

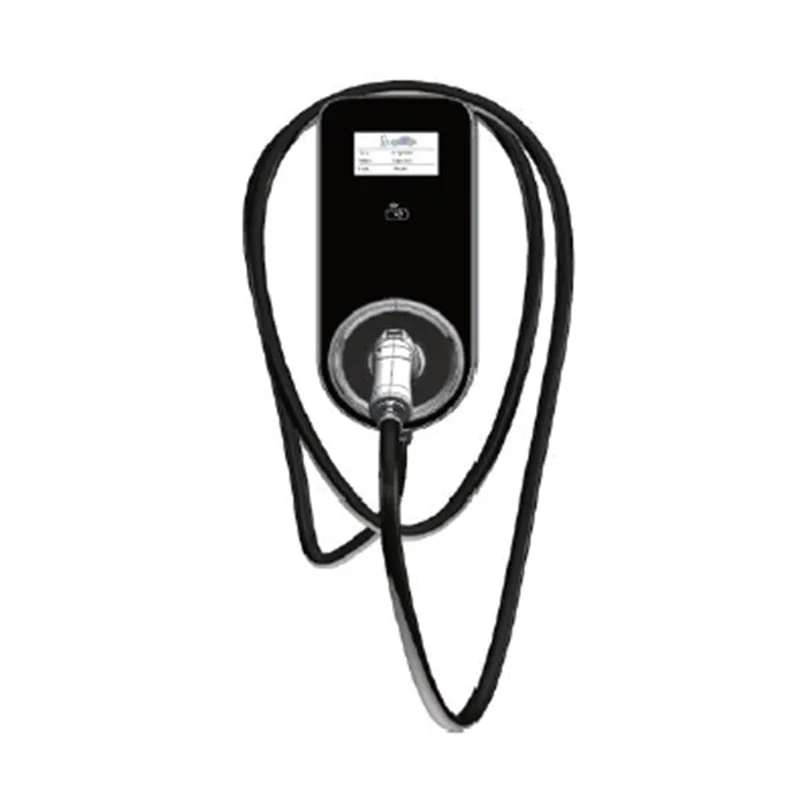

Настенная зарядная станция переменного тока мощностью 7 кВт

Настенная зарядная установка переменного тока мощностью 7 кВт, разработанная нашей компанией, представляет собой зарядное устройство, разработанное для удовлетворения потребностей в зарядке транспортных средств на новых источниках энергии, которое будет использоваться вместе со встроенным зарядным устройством электромобилей для предоставления услуг по зарядке электромобилей. Этот продукт прост в установке, компактен по размеру, прост в эксплуатации, моден на вид, обеспечивает считывание карт/зарядку, быстрый и эффективный; Несколько функций всесторонней защиты (защита от короткого замыкания, защита от утечек, защита от аварийной остановки, защита от перегрузки по току, защита от перегрева, защита от перенапряжения, пыле- и водонепроницаемость класса IP54, защита от заземления) автоматически отключают питание после зарядки, обеспечивая безопасность транспортного средства.

1. Процесс работы Plug and Play для каждого владельца при парковке Заблокируйте автомобиль – подключите зарядный пистолет – начните зарядку (мигающий индикатор) Приходите и заряжайте, когда придете◇, уходите, когда закончите, совершенно бесчувственный

2. Ползунок для запуска рабочего процесса. ◇Владелец вилки - Владелец проводит карту авторизации - Начало зарядки (мигающий индикатор)

Технические параметры

Особенности продукта

1) Оснащен 4,3-дюймовым экраном и светодиодным индикатором состояния, позволяющим контролировать процесс зарядки.

2) Возможность онлайн-связи через сеть Ethernet/4G, обеспечивающая функции управления и оплаты в реальном времени.

3) Комплексная защита системы: защита от перенапряжения, защита от пониженного напряжения, защита от перегрузки по току, защита от короткого замыкания, защита от утечек, защита от перегрева, защита от молний, ​​обеспечение безопасной и надежной работы продукта. 4) Хранение данных и идентификация неисправностей.

5) Точное измерение мощности и функция идентификации, повышающая доверие пользователя.

6) Общая конструкция спроектирована с учетом дождя и пыли, имеет уровень защиты IP54, подходит как для внутреннего, так и для наружного применения.

средах и широко используется в отечественных и зарубежных средах.

7) Простота установки, эксплуатации и обслуживания.

8) Безопасный и противоугонный.

Требования к среде установки

1) Эта зарядная установка представляет собой универсальную зарядную установку для использования внутри и снаружи помещений, которая соответствует уровню защиты IP54 и может быть установлена ​​на открытом воздухе.

2) Убедитесь, что температура окружающей среды находится в диапазоне от -30°C до 50°C.

3) Место установки должно превышать высоту 2000 метров.

4) Рядом с местом установки не должно быть сильной вибрации, а также легковоспламеняющихся и взрывоопасных материалов.

5) Местоположение не должно находиться в низине или зоне, подверженной заболачиванию.

6) Установка сваи должна опираться на стену. При наличии настенной опоры для установки и крепления рекомендуется использовать специальные напольные стойки.

7) При установке сваи следить за ее вертикальным расположением и соблюдением справочных данных по высоте загрузочной сваи от земли (1,3-1,5 метра).

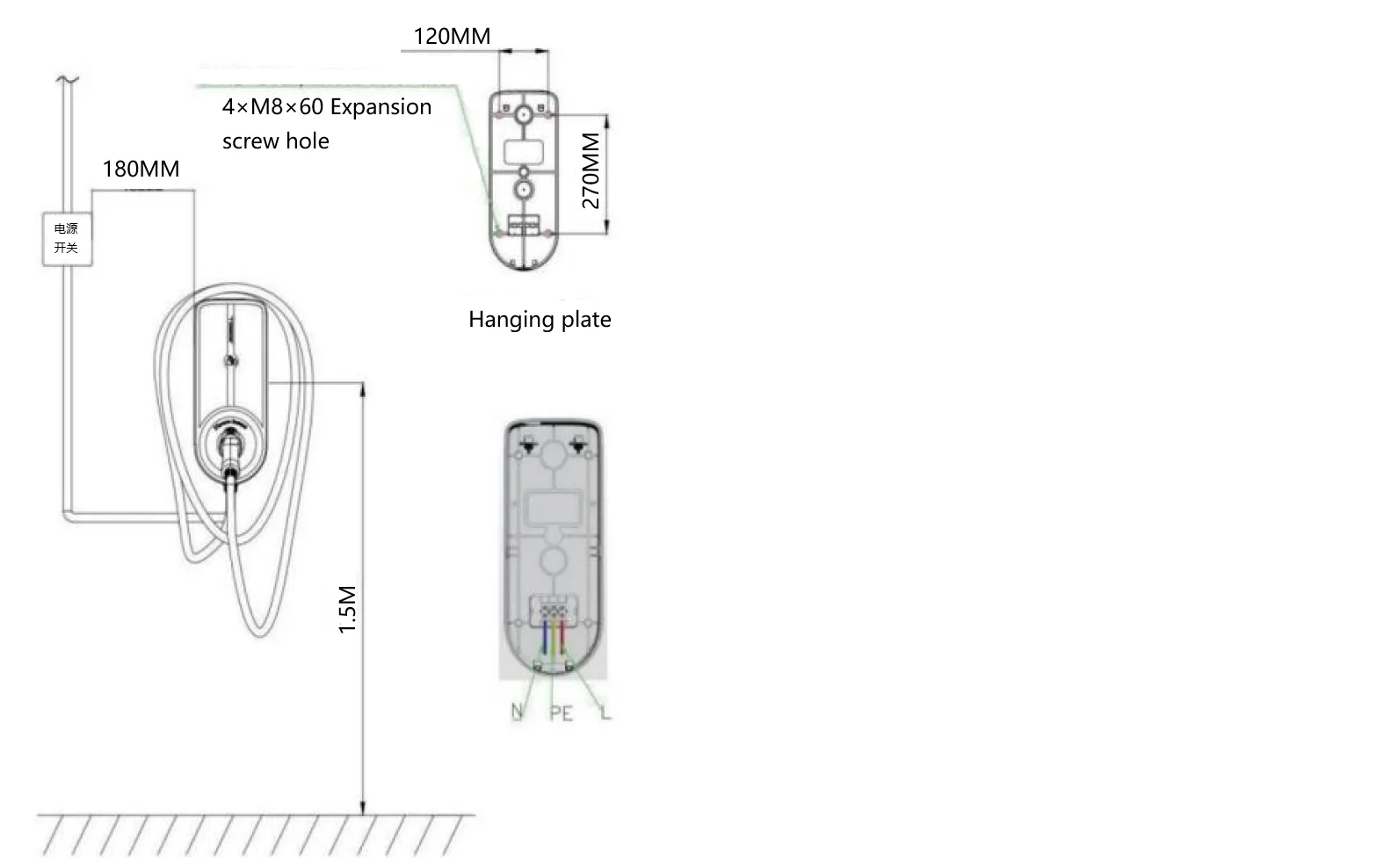

Способ установки

1) Справочные данные высоты загрузочной сваи от земли (1,3-1,5 метра) 2) Отметьте положение монтажного отверстия на задней пластине на стене в соответствии с положением монтажного отверстия на задней пластине.

Используйте ударную дрель, чтобы пробить (Φ8*65), а затем вставьте пластиковые расширительные трубки M8*60,

и затяните винты через подвесную пластину.

3) Оборудование оснащено входными кабелями с завода, если необходимо увеличить длину входного кабеля,

удлините соединение в соответствии с правильным методом кабеля в соответствии с обозначением проводки, подключите три кабеля (линия пожара L, нулевая линия N, линия заземления PE) к клеммной колодке,

и завершить проводку; (Поскольку ток оборудования большой, расширение должно обеспечивать надежное соединение);

4) Во избежание риска поражения электрическим током оборудование должно обеспечивать надежную фиксацию входного заземляющего провода.
