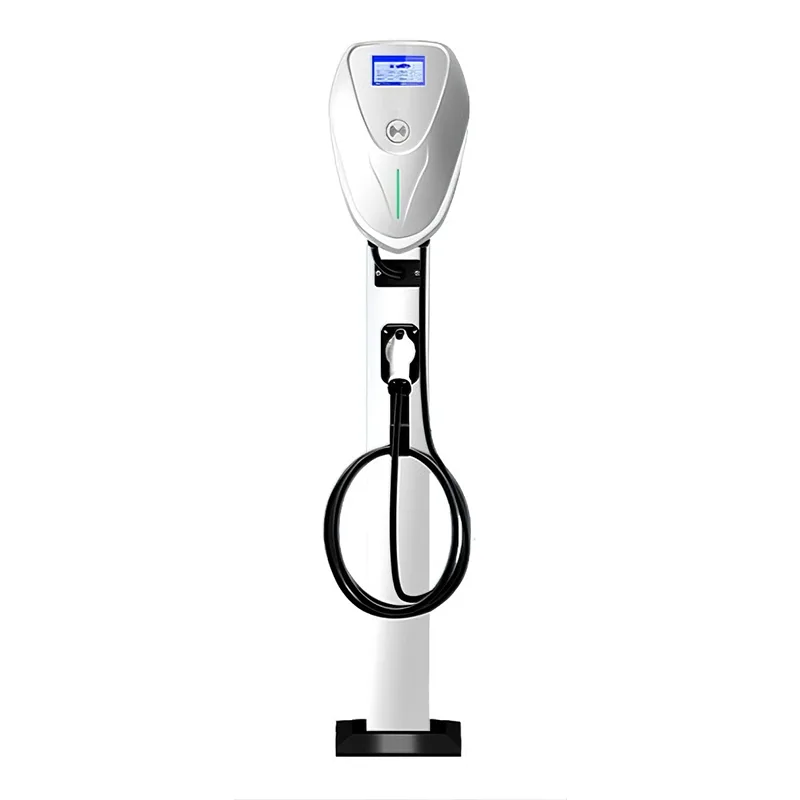

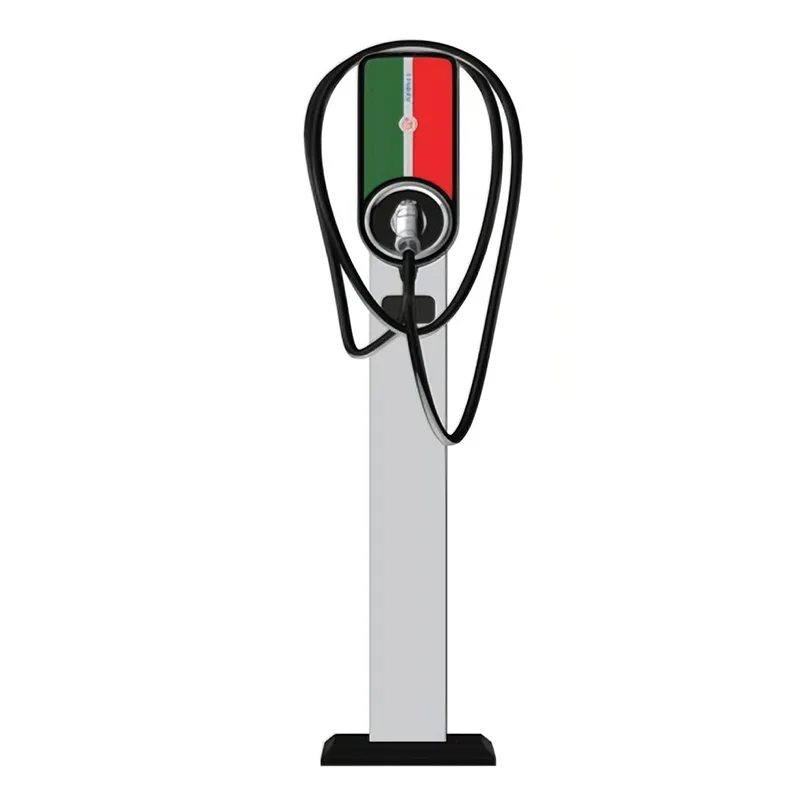

Напольная зарядная станция переменного тока мощностью 7 кВт

Этот продукт представляет собой напольную зарядную установку переменного тока мощностью 7 кВт, используемую для зарядки электромобилей переменным током. Он в основном состоит из таких частей, как корпус зарядной сваи, задняя установочная панель, кабель зарядного пистолета и комплект установочных принадлежностей. Он оснащен такими функциями, как защита зарядки, зарядка с помощью карты, зарядка со сканированием QR-кода, мобильные платежи, мониторинг сети и удаленное обновление.

Технические параметры

инновационный дизайн

- Устройство строго соответствует принципам модульной конструкции: модуль связи подключается по принципу «подключи и работай», совместим с модулями Ethernet/GPRS/3G/4G, что позволяет пользователям выбирать в соответствии с фактическими потребностями; конструкция совместима как с настенным, так и с напольным способом установки. Настенную зарядную установку можно преобразовать в напольную путем добавления опоры без изменения ее конструкции или добавления других аксессуаров.

- Приняв принципы модульной конструкции, коммуникационный модуль легко настраивается и легко обслуживается;

- Поддерживает связь с платформой удаленного управления для удаленного мониторинга и удаленных обновлений;

- Поддерживает зарядку QR-кода мобильного телефона и зарядку с помощью карты, способную считывать соответствующую пользовательскую информацию с IC-карт;

- Комплексная защита для безопасной эксплуатации: оснащена защитой от перенапряжения, защитой от понижения напряжения, защитой от перегрузки, защитой от короткого замыкания, защитой от утечки, защитой от заземления, защитой от перегрева, защитой от низких температур, защитой от молний и защитой от опрокидывания, обеспечивая безопасную и надежную работу оборудования;

- Удобный интерфейс: 4,3-дюймовый экран, на котором в режиме реального времени отображается состояние устройства, рабочие данные (напряжение, ток, мощность, количество зарядки и время), а также информация о неисправностях;

- Связь Ethernet/GPRS/4G, фоновый мониторинг, удаленные обновления, мобильные платежи, зарядка QR-кода через приложение для мобильного телефона/WeChat и оплата с помощью карты;

Способ установки

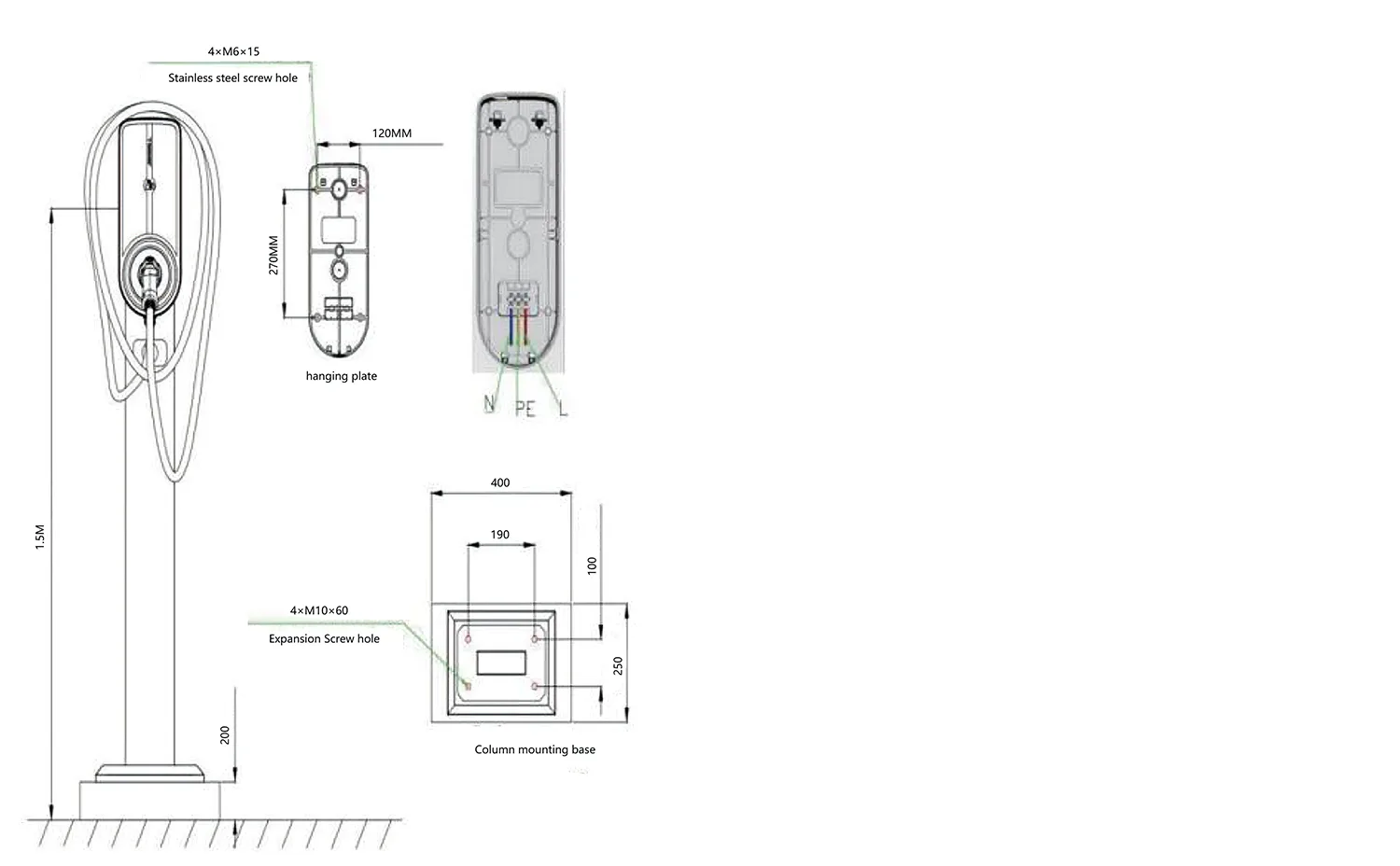

1) Бетонный фундамент под загрузочную сваю должен иметь прочность С25. Подземная часть – 400 мм, надземная – 200 мм. Размеры бетона 400*250 мм. В центре фундамента должна быть заглублена выпускная труба, а на фундаменте должны быть закреплены 4 дюбеля M10*60.

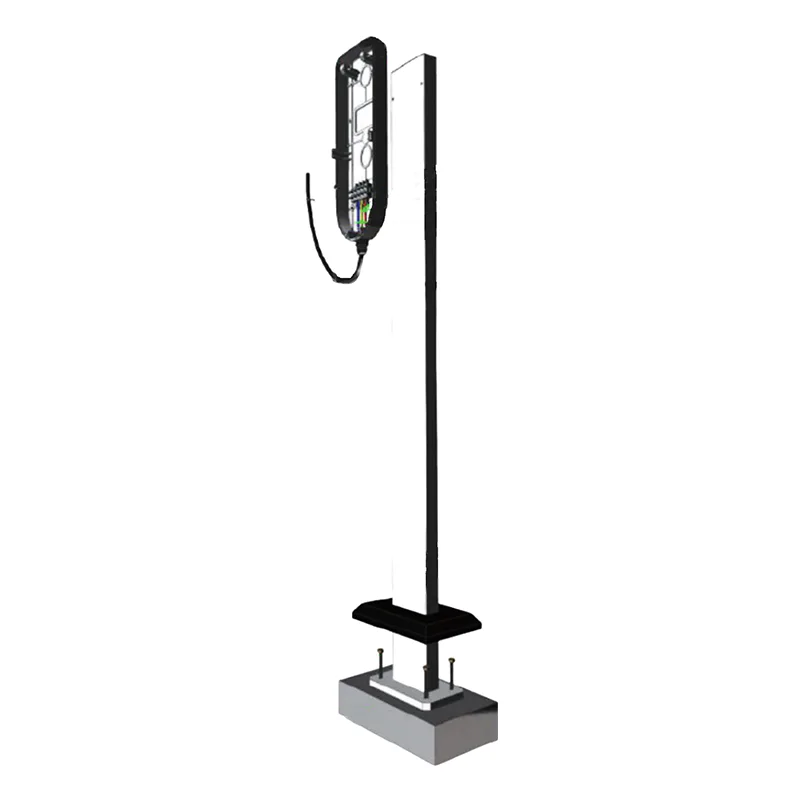

2) Прикрепите заднюю панель к колонне с помощью винтов из нержавеющей стали M6*15.

3) Входная линия протягивается от предварительно закопанной в фундаменте трубы через внутреннюю часть колонны к специальному входному патрубку.

4) Данное устройство поставляется с заводским комплектом входного кабеля. Если вам необходимо увеличить длину входного кабеля, необходимо удлинить его в соответствии с правильным методом подключения кабеля. Вставьте три кабеля (провод под напряжением, нейтральный провод, провод заземления) в клеммную колодку в соответствии с этикетками, чтобы завершить подключение; (поскольку устройство имеет большой ток, удлинитель должен обеспечивать надежное соединение).

5) Во избежание риска поражения электрическим током входной заземляющий провод оборудования должен быть надежно заземлен.
