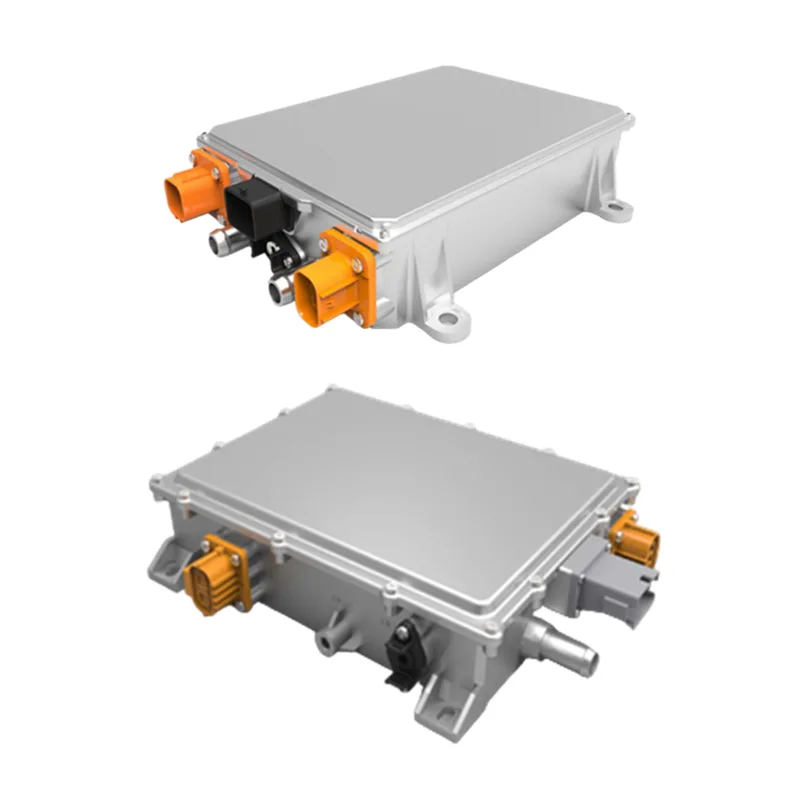

OBC высокой мощности, IP67, 6,6 кВт, с жидкостным охлаждением

Специально разработанный Zhaofeng высокомощный OBC IP67 с жидкостным охлаждением мощностью 6,6 кВт представляет собой основной встроенный зарядный компонент, независимо разработанный для транспортных средств на новых источниках энергии, который в основном отвечает за преобразование переменного тока из электросети в постоянный ток, подходящий для зарядки литиевых батарей. В связи с быстрым развитием индустрии новых энергетических транспортных средств, особенно с растущим спросом на эффективную и надежную зарядку коммерческих автомобилей и тяжелых грузовиков, этот продукт был оптимизирован и модернизирован с точки зрения удельной мощности, экологической адаптации и безопасности. В отличие от традиционного OBC с воздушным охлаждением, OBC высокой мощности IP67 с жидкостным охлаждением мощностью 6,6 кВт оснащен усовершенствованной системой жидкостного охлаждения, которая может быстро рассеивать тепло, выделяемое во время зарядки высокой мощности, обеспечивая стабильную работу даже в суровых рабочих условиях, таких как высокая температура, влажность и пыль. Он поддерживает широкий диапазон входного напряжения 100–266 В переменного тока и частоту сети 50–61 Гц, что совместимо с электросетями в большинстве регионов. Выходное напряжение постоянного тока стабильно составляет 360 В, а выходной ток можно гибко регулировать в диапазоне 0–20 А/40 А/60 А, что позволяет удовлетворить потребности в зарядке литиевых батарей различной емкости.

Спецификация модели

Параметры электробезопасности

Руководство по установке

«1. Перед установкой убедитесь, что автоматический выключатель входного переменного тока, расположенный с левой стороны зарядного устройства, находится в положении ВЫКЛ, чтобы убедиться, что входной источник питания переменного тока отключен.

2. Подключите входной интерфейс переменного тока к источнику питания.

3. Подключите выходной разъем постоянного тока (или зарядный пистолет) к аккумуляторному блоку.

4. Внимание: монтаж проводки должен доверить профессионал!»

Преимущества продукта

Высококачественный OBC высокой мощности IP67 с жидкостным охлаждением мощностью 6,6 кВт отличается высокой энергоэффективностью ≥90 %, что может эффективно снизить потери энергии во время зарядки, сократить время зарядки и увеличить запас хода новых энергетических транспортных средств, идеально удовлетворяя потребности в эффективной зарядке транспортных средств в высокочастотных сценариях эксплуатации, таких как логистика и перевозки на большие расстояния; его водонепроницаемая и пыленепроницаемая функция IP67 позволяет ему полностью противостоять проникновению пыли и длительному погружению в воду на определенную глубину, а при поддержке усовершенствованной системы жидкостного охлаждения он может поддерживать стабильную работу даже в суровых рабочих условиях, таких как шахты, порты и строительные площадки с температурой окружающей среды до 85°C, решая проблему плохой адаптируемости традиционных OBC в сложных условиях; в то же время он оснащен множеством комплексных функций защиты, включая повышенное/пониженное напряжение на входе, перегрузку по выходному току, короткое замыкание на выходе, перегрев на выходе и прерывание связи, которые могут своевременно реагировать на различные ненормальные условия зарядки, эффективно защищая безопасность аккумулятора и всего автомобиля, а также обеспечивая надежную гарантию безопасной эксплуатации транспортных средств в различных сценариях применения; кроме того, он поддерживает широкий диапазон входного напряжения и частоты, совместим с различными характеристиками литиевых батарей и может гибко регулировать выходной ток, который можно настроить в соответствии с потребностями различных моделей транспортных средств, таких как легкие коммерческие электромобили, грузовики средней/тяжелой грузоподъемности и гибридные автомобили, с высокой совместимостью и гибкостью; В продукте используются высококачественные компоненты, предназначенные для транспортных средств, и встроенный корпус, отлитый под давлением, который обладает сильной антивибрационной и ударопрочностью, а зрелая технология жидкостного охлаждения снижает износ компонентов, продлевая срок службы продукта, сокращая последующие затраты на техническое обслуживание для пользователей, которые используют транспортные средства в течение длительного времени.

Метод использования

Установка→Операция зарядки→Ежедневное обслуживание→Настройка и отладка

«1. Высокомощный OBC IP67 с жидкостным охлаждением мощностью 6,6 кВт устанавливается в назначенном месте энергосистемы нового энергетического автомобиля, а входные и выходные линии подключаются в соответствии со спецификациями проводки автомобиля, что обеспечивает надежное соединение и хорошую изоляцию. Трубопровод жидкостного охлаждения подключается к системе охлаждения автомобиля, чтобы обеспечить плавную циркуляцию охлаждающей жидкости.

2. Во время зарядки подсоедините зарядный пистолет автомобиля к зарядному устройству переменного тока. OBC автоматически определит входное напряжение и частоту и свяжется с системой управления аккумулятором (BMS) через CAN2.0, чтобы получить информацию о состоянии заряда аккумулятора. Он автоматически регулирует выходной ток в соответствии с потребностями аккумулятора и завершает процесс зарядки при постоянном напряжении и постоянном токе.

3.Регулярно проверяйте соединение входных и выходных линий OBC, а также герметичность трубопровода жидкостного охлаждения, чтобы предотвратить ослабление соединений или утечку жидкости. Проверьте рабочее состояние OBC через приборную панель автомобиля. В случае возникновения ненормальной сигнализации немедленно прекратите ее использование и проведите профессиональное техническое обслуживание.

4. Для продукции, изготовленной по индивидуальному заказу, технический персонал нашего завода проведет отладку параметров в соответствии с моделью автомобиля и потребностями клиента, а также предоставит соответствующие рекомендации по отладке и руководство по эксплуатации, чтобы обеспечить нормальное использование продукта».

Упаковка и доставка
